無線測溫KMWXC

發布時間:2023-11-06瀏覽次數:0

c3640a98524a146

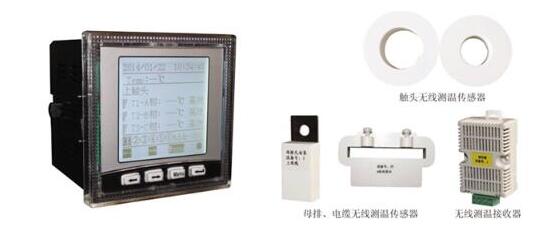

一、概

KMWXC系列無線測溫裝置采用組網技術設計方案,利用無線溫度傳感器實時測量高壓帶電體的溫度,可實現多點高壓帶電體溫度的集中監測。無線溫度傳感器能夠實時、精確地測量各高壓帶電體的溫度,并通過無線通信技術把溫度數據發送給無線測溫主機(KMWXC),主機對接收到的數據進行處理,當監測點溫度超過所設定的溫度值,發出報警并驅動報警觸點。測量值和內部參數值也可以通過RS485總線發送給后臺監控計算機,實現網絡(luò )化的溫度監測和預警。該系列產品具有低功耗、數據無線傳輸、精度高、響應速度快、安裝操作靈活、組網方便等優勢。產品廣泛適用于高壓開關柜內手車或隔離開關觸頭、母排接頭、電纜接頭處等需要溫度監測的地方,防止連接點發熱釀成事故,保證高壓設備能夠安全運行。

無線測溫是今后測溫裝置測溫技術的發展趨勢,是以后“無人看守變電站”測溫的主要途徑,該測溫技術與以往的熱電偶、熱電阻(精度不高,易受電磁場的干擾,傳感器材質為金屬導體,中高壓在線測溫有著非常大的安全隱患 ) 或紅外測溫 ( 工藝復雜價格高,溫度值會(huì )隨環境溫度、光照、灰塵的影響而變化,安裝復雜且受限制 ) 相比有以下優點:

1、采用數字化及無線傳輸技術,獨特的絕緣性能,使用方便經濟,接收到的溫度準確可靠,不會(huì )對一次設備產生任何干擾和影響,無需繁瑣的連線,系統安裝簡潔方便; 2、標準化設計,可方便擴展與其它系統互連,安裝靈活,從溫度信息采集到數據處理、顯示、通信組成系統,配置更為靈活; 3、高傳輸質量的前提下,采用低功耗設計。

0000

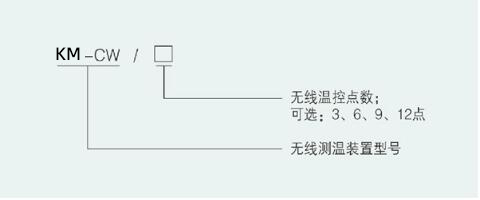

二、型號說明

00001

三、功能特點

● 可同時在線監測12個電氣接點的溫度,采用LCD點陣液晶顯示,美觀大方;

● 可顯示當前日期、時間、環境溫度;

● 可顯示各個測溫通道狀態:正常、預警、報警、離線;

● 對應各個監測點可設置預警值、報警值、延時時間等參數;

● 監測溫度超過預警值,在屏幕上顯示該通道預警,預警不觸發無源輸出。

● 監測溫度超過報警值,在屏幕上顯示該通道報警,并觸發無源預警輸出;

● 標配1RS485通訊接口,MODBUS協議,波特率:1200~19200可選。

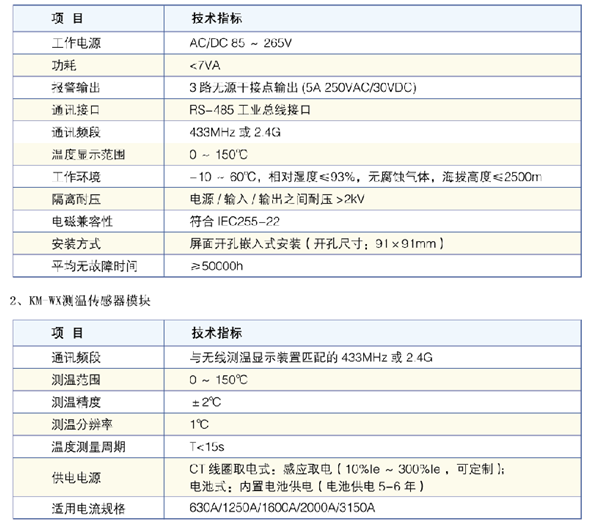

四、技術指標

1、KMWXC無線測溫顯示裝置

00002

五、安裝與接線

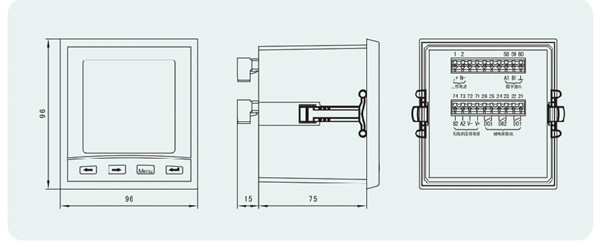

1、KMWXC無線測溫顯示裝置主機外形尺寸:

00003


2、KMWXC無線測溫顯示裝置安裝方法:

(1)、在固定的配電柜上,選擇合適的地方開一個91×91mm的安裝孔;

(2)、取出KMWXC無線測溫顯示裝置主機,取下兩側安裝固定夾,將測溫主機從正面插入配電柜的安裝孔中;

(3)、兩側卡上安裝固定夾即可。

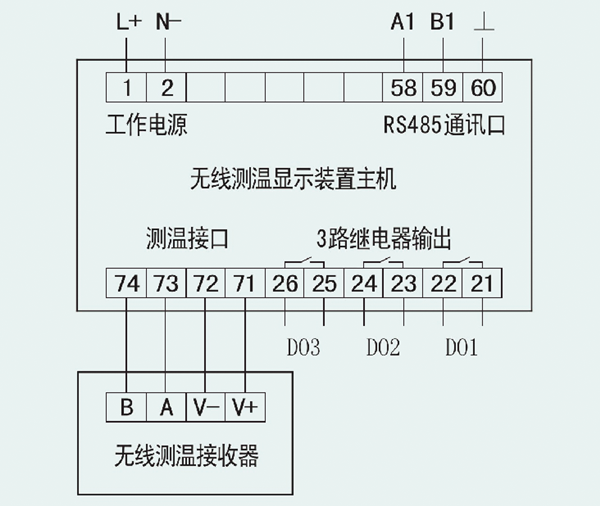

3、KMWXC無線測溫顯示裝置接線示意圖:

00004

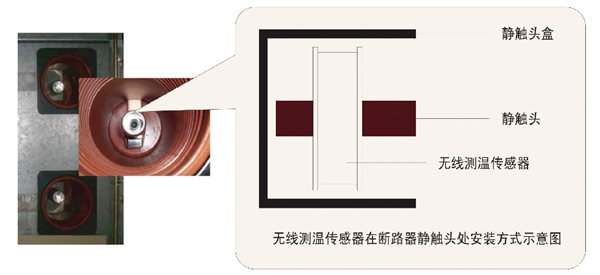

4、無線測溫傳感器安裝方法:

每個無線溫度傳感器都有一個感溫點,傳感器測到的溫度就是該感溫點的溫度,若傳感器放置在空氣中,則測到的就是環境溫度。CT線圈取電式溫度傳感器的感溫點位于環形的內孔中部,為了準確測量物體表面的溫度,應保證傳感器的測溫面與被測物體的表面緊密接觸。

各測溫位置選用不同安裝方式的無線測溫傳感器,安裝方法也不同:斷路器手車上、下觸頭處一般選用圓環形傳感器(KM-WX1~KM-WX5,根據斷路器電流規格選口徑,具體見下面的表格),圓環傳感器套在手車的靜觸頭上,并推入觸頭盒底部;母排和電纜搭接頭處可選用矩形傳感器或電池式傳感器,矩形傳感器套在連接點附近的銅排上并用配套尼龍螺釘固定即可,電池式傳感器鎖緊在連接點處的螺栓上即可。

00005

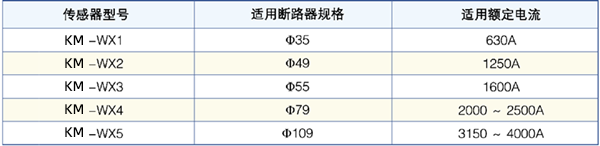

5、圓環形無線測溫傳感器與手車靜觸頭的配合選擇

00006

六、訂貨說明

訂貨時請注明所訂產品的具體型號及數量,并標清各測溫點的位置及安裝方式。

例:

型   號:KMCW/12

測溫點數:12點

安裝位置:手車上、下靜觸頭6點(Φ35,套裝);

母排3點(電池式);

電纜搭接頭3點(電池式);

數   量:26
